产品名称：精小型气动薄膜调节阀

　　ZJHP(M)型气动单座(套筒)调节阀由气动多弹簧薄膜执行机构和低流阻直通单座阀(套筒阀)组成，单座阀阀体直通单座盖上导向结构，阀芯为柱塞型结构，与普通单座阀相比具有体积小，重量轻，流量大等特点适用于流量大，泄漏量要求严格的场合。ZJHM型精小型套筒与普通套筒阀相比，具有体积小1/3，重量轻1/3，流量大1/3的特点，广泛应用于要求噪音低、压差大的工业过程自动控制系统中。

　　一、阀体

　　阀体形式：直通单座(套筒)倒S型铸造型阀

　　公称通径：DN20~300mm

　　公称压力：PN1.6 4.0 6.4MPa

　　连接形式：法兰式按JB78-59 JB/T79.2-94凹式

　　材 料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12M02Ti

　　上 阀 盖：常温型-20~+200℃

　　散热型-40~+450℃

　　填 料: V型聚四氟乙烯、柔性石墨、不锈钢波纹管

　　阀内组件

　　阀芯型式：上导单座(套筒)柱塞型阀芯

　　流量特性：直线特性、等百分比特性或快开特性

　　材 料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti

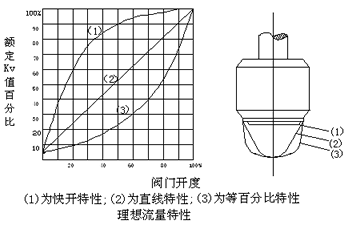

　　流量特性图

　　执行机构：

　　形 式：多弹簧式薄膜执行机构 垫 片：橡胶石棉板、1Cr18Ni9Ti

　　膜片材料：丁睛橡胶夹增强涤纶织物 弹簧 范围： 20-100(40-200、80-240 、20-60

　　压缩弹簧：60Si2Mn 　　　　60-100) KPa

　　推 杆：2Cr13 供气 压力：0.14 0.16 0.28MPa

　　膜 盖：A3 气源 接头：内螺纹M10X1

　　衬 套：2Cr13 环境 温度：-30~+70℃

　　阀作用型式：气一开式，气一关式
