混凝土外加剂可用于减少水泥用量，允许更多使用辅助胶凝材料(SCM)，而且增加对环境的抵抗力，以延长结构的使用寿命。 外加剂还具有减少与混凝土生产相关的二氧化碳排放的潜力。 但是，外加剂对可持续性的影响可能很复杂，并且涉及许多变量。 下表汇总了以下示例，这些示例说明了可使用外加剂以减少混凝土的二氧化碳足迹的几种方法。

　　在SCM配比中使用高性能减水剂

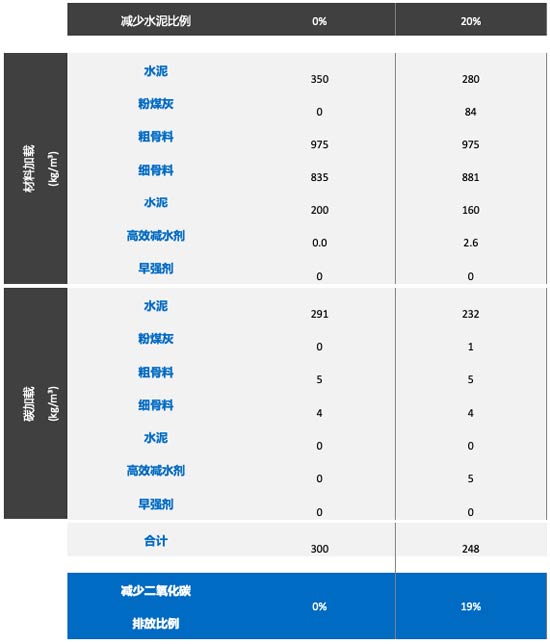

　　高效减水剂可用于减少配比中的水，从而降低有效的的w / c配比。艾布拉姆斯的水灰比-定律允许用粉煤灰等辅助胶凝材料替代水泥，同时保持等效强度。例如，可以使用高效减水剂处理水泥含量为350 kg / m3(590 lb / yd3)和200 kg / m3(337 lb / yd3)水(水灰比为0.57)的基准混凝土。混凝土的用水量可以降低到160 kg / m3(270 lb / yd3)，以减少20%的水分。用水量的减少使我们能够减少70千克/立方米(118磅/立方码)的水泥，并用84千克/立方米(142磅/立方码)的粉煤灰替代，从而使水灰比为0.445。可以将一些砂子添加到配比中以保持相等的产量。即使不考虑更容易浇筑和更长的结构寿命所带来的好处，这些变化的总和仍会使混凝土的二氧化碳排放量减少19%。显然，更高的减水量可以实现更高的可持续性，并且在这个方向上还有改进的余地。了解有关混凝土外加剂的更多信息：

　　在SCM配比中使用高效减水剂和早强剂

　　在本例中，我们将采用与上述类似的方法来说明超塑化剂和早强剂的组合使用如何在上述参考混凝土混合物中实现更具挑战性的50%水泥替代。使用相似掺量的高效减水剂，我们将配比的水用量降至169 kg / m3(285 lb / yd3)，将水泥用量降至175 kg / m3(295 lb / yd3)。减少的水泥被210千克/立方米(354磅/立方码)的粉煤灰替代，水灰比为0.44。

　　但是，这次我们将使用早强剂来部分克服高水泥替代量导致的早期强度较低的问题。 对于粉煤灰配比来说，后期强度通常不是问题。 这些变化的总和使混凝土的二氧化碳排放量大大减少了34%。 如果有可能允许强度降低，从而减少了早强剂的使用，那么二氧化碳的排放将进一步减少。

　　引气剂的使用

　　引气剂(AEA)是一种表面活性剂，通过稳定混凝土中的小气泡来发挥作用，从而当游离的的水在冻结过程中膨胀时提供压力释放。因此，在世界上许多易受冻融影响的地区，建筑规范都要求使用AEA。

　　引气剂也可用于赋予低强度的素混凝土以可工作性。由于这些混凝土中的浆体含量低，骨料与骨料之间的摩擦是影响工作性和坍落度发展的主要障碍。当引气量增加几个百分点时，水泥和水的含量略有降低即可达到预期的工作性，从而适度减少(约3%)CO2排放量。但是，当考虑到诸如提高耐久性(减少泌水和更好的振捣性的结果)之类的因素时，对混凝土生命周期的环境影响可能会很大。

　　创造性地使用混凝土外加剂，无论是单独使用还是组合使用，都可以显着减少与混凝土生产相关的二氧化碳排放量。

（责编：王达）
